مدارهای الکترونیکی: از مبانی تا کاربردهای پیشرفته

چکیده

مدارهای الکترونیکی پایه و اساس تمام سیستمهای الکترونیکی مدرن هستند که از ترکیب قطعات الکترونیکی فعال و غیرفعال برای پردازش و کنترل سیگنالهای الکتریکی تشکیل شدهاند. این مقاله به بررسی جامع مفاهیم اساسی، انواع طبقه بندی، روشهای تحلیل و طراحی مدارهای الکترونیکی میپردازد. همچنین کاربردهای پیشرفته این مدارها در حوزههای نوظهور مانند الکترونیک نورومورفیک و سیناپس های مصنوعی مورد بررسی قرار گرفته است. مطالعه این مقاله درک کاملی از اصول و کاربردهای مدارهای الکترونیکی در اختیار مهندسان و دانشجویان قرار میدهد.

1. مقدمه و تعاریف پایه

مدار الکترونیکی نوعی خاص از مدارهای الکتریکی است که از ترکیب قطعات الکترونیکی فعال و غیرفعال تشکیل شده و حداقل شامل یک المان فعال مانند ترانزیستور یا دیود باشد . این مدارها برخلاف مدارهای الکتریکی ساده، توانایی تقویت، یکسوسازی و پردازش سیگنالها را دارند. مدارهای الکترونیکی در واقع شبکه های حلقه بسته هستند که مسیر برگشتی برای جریان الکتریکی فراهم میکنند و امکان انتقال انرژی الکتریکی از منبع به بار را میسر میسازند .

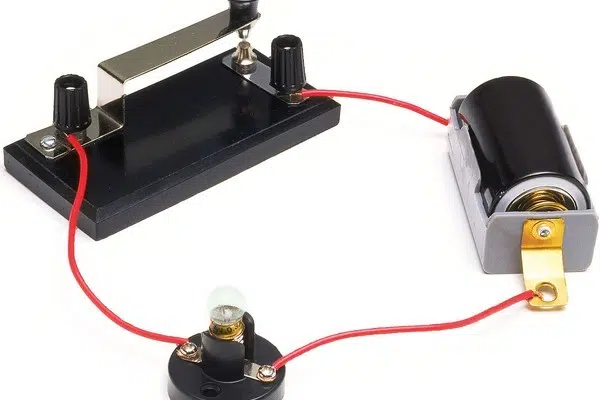

یک مدار الکترونیکی پایه از سه بخش اصلی تشکیل شده است: منبع تأمین انرژی (مانند باتری)، قطعات الکترونیکی (مقاومت، خازن، ترانزیستور، دیود و …) و مسیرهای هدایت جریان (سیمها یا مسیرهای مسی روی برد مدار چاپی) . این مدارها میتوانند کارکردهای متنوعی از جمله تقویت سیگنال، تولید فرکانس، پردازش داده و کنترل سیستمها را انجام دهند. درک صحیح از مفاهیم پایه مدارهای الکترونیکی برای هر فعالیت مهندسی در حوزه الکترونیک ضروری است.

2. انواع مدارهای الکترونیکی

مدارهای الکترونیکی را میتوان بر اساس معیارهای مختلفی طبقهبندی کرد. در ادامه به مهمترین این تقسیمبندیها میپردازیم:

2.1 طبقه بندی بر اساس اتصال قطعات

• مدارهای سری: در این نوع مدارها، تمامی قطعات به صورت متوالی و پشت سر همشدهاند، به طوری که only one path برای عبور جریان الکتریکی وجود دارد . در این مدارها جریان یکسان در تمام قطعات برقرار است، اما ولتاژهای متفاوتی در دو سر هر قطعه ظاهر میشود . از معایب اصلی این مدارها این است که در صورت خرابی قطعه، کل مدار از کار میافتد .
• مدارهای موازی: در این مدارها، قطعات به گونهای شدهاند که ولتاژ یکسانی به تمام قطعات اعمال میشود، اما جریان های متفاوتی از شاخههای مختلف مدار عبور میکند . مزیت اصلی این مدارها استقلال شاخه ها است، به طوری که در صورت خرابی یک قطعه، سایر بخشهای مدار به کار خود ادامه میدهند .
• مدارهای ترکیبی: این مدارها ترکیبی از اتصالات سری و موازی هستند و در سیستم های الکترونیکی پیچیده مانند کامپیوترها و تلویزیونها کاربرد گستردهای دارند . تحلیل این مدارها نیازمند تسلط بر قوانین هر دو نوع اتصال سری و موازی است.

2.2 طبقه بندی بر اساس نوع سیگنال

• مدارهای دیجیتال: در این مدارها، سیگنها تنها دو سطح ولتاژ (صفر و یک) دارند و برای پردازش اطلاعات دیجیتال مورد استفاده قرار میگیرند.
• مدارهای آنالوگ: در این مدارها، سیگنال ها به صورت پیوسته و در محدودههای مختلف ولتاژ یا جریان تغییر میکنند و برای پردازش سیگنالهای طبیعی مانند صدا و دما کاربرد دارند.
• مدارهای ترکیبی: این مدارها شامل بخشهای آنالوگ و دیجیتال هستند و برای ارتباط بین دنیای واقعی (آنالوگ) و پردازش دیجیتال استفاده میشوند.

2.3 سایر طبقه بندی ها

• مدارهای AC و DC: مدارهای AC با منابع ولتاژ متناوب کار میکنند، در حالی که مدارهای DC از منابع ولتاژ ثابت استفاده میکنند .
• مدارهای خطی و غیرخطی: مدارهای خطی از اصل برهمنهی پیروی میکنند، در حالی که مدارهای غیرخطی این ویژگی را ندارند .
• مدارهای فعال و غیرفعال: مدارهای فعال دارای منبع انرژی داخلی هستند، در حالی که مدارهای غیرفعال فاقد چنین منبعی میباشند .

3. اجزای تشکیل دهنده مدارهای الکترونیکی

3.1 المان های پایه

• مقاومت (Resistor): این المان با ایجاد مقاومت در برابر عبور جریان، باعث کاهش سطح جریان در مدار میشود و انرژی الکتریکی را به شکل گرما تلف میکند .
• خازن (Capacitor): قابلیت ذخیره انرژی الکتریکی در میدان الکترواستاتیک را دارد و در مدارهای فیلتر، تایمینگ و کوپلینگ کاربرد دارد .
• سلف (Inductor): انرژی را در میدان مغناطیسی ذخیره میکند و در مقابل تغییرات جریان مقاومت نشان میدهد .
• دیود (Diode): المانی نیمههادی که only allows current to flow in one direction و در مدارهای یکسوساز کاربرد دارد .

3.2 المان های فعال

• ترانزیستور (Transistor): پرکاربردترین المان فعال در الکترونیک که وظایفی از جمله تقویت سیگنال، سوئیچینگ و مدولاسیون را بر عهده دارد .
• مدارهای مجتمع (Integrated Circuits): مجموعه کاملی از قطعات الکترونیکی که روی یک تراشه نیمه هادیشدهاند و قابلیتهای پردازشی پیچیدهای را ارائه میدهند.

4. روش های مدارهای الکترونیکی

4.1 قوانین پایه

• قانون اهم (Ohm’s Law): رابطه بنیادی بین ولتاژ، جریان و مقاومت را بیان میکند: V = I × R .
• قوانین کیرشهف (Kirchhoff’s Laws): شامل دو قانون جریان و ولتاژ است که پایه تحلیل مدارهای پیچیده محسوب میشوند .

4.2 روش های پیشرفته تحلیل

• روش گره ها (Node Voltage Method): در این روش، پتانسیلهای نقاط مختلف مدار (گرهها) نسبت به یک نقطه مرجع محاسبه میشوند .
• روش مشها (Mesh Current Method): در این روش، جریان های مستقل در هر حلقه یا مش مدار فرض شده و با استفاده از KVL معادلات لازم نوشته میشود .
• تکنیکهای تبدیل مدار: برای سادهسازی مدارهای پیچیده از تبدیلهایی مانند تبدیل ستاره-مثلث استفاده میشود .

5. طراحی و پیاده سازی مدارهای الکترونیکی

5.1 مراحل طراحی

1. تعیین نیازمندیها: مشخصات و اهداف مورد نظر از طراحی مدار تعیین میشود .
2. طراحی شماتیک: مدار به صورت شماتیک روی کاغذ یا با استفاده از نرمافزارهای تخصصی رسم میشود .
3. شبیهسازی: قبل از ساخت فیزیکی، مدار با نرمافزارهای شبیهسازی آزمایش میشود .
4. طراحی PCB: شماتیک به یک برد مدار چاپی تبدیل میشود .
5. ساخت فیزیکی: قطعات روی برد مدار چاپی نصب و مونتاژ میشوند .

5.2 ابزارهای طراحی

• نرمافزارهای شماتیک: OrCAD، Altium Designer، KiCad
• نرمافزارهای شبیهسازی: HSPICE， LTspice، Proteus
• ابزارهای ساخت PCB: دستگاه های حکاکی، اتوهای مخصوص، پرینترهای سه بعدی

6. کاربردهای پیشرفته و حوزه های نوظهور

6.1 الکترونیک نورومورفیک

الکترونیک نورومورفیک به عنوان الگویی الهامگرفته از عملکرد مغز انسان، بستر مناسبی برای توسعه معماری های محاسباتی نوین فراهم آورده است . در این حوزه، سیناپس های الکترونیکی بر پایه ممریستورها طراحی و پیاده سازی میشوند که امکان پیاده سازی ویژگی های زیستی همچون حافظه، یادگیری و تطبیقپذیری را در مدارهای الکترونیکی فراهم میآورند .

6.2 پیاده سازی سخت افزاری شبکه های عصبی

پیادهسازی سختافزاری شبکههای عصبی باعث افزایش چشمگیر کارایی و کاربرد این شبکهها میشود . در این راستا، از افزارههای اسپینترونیک مانند پیوند تونل مغناطیسی (MTJ) به دلیل ویژگیهای جذابشان از جمله سازگاری با ترانزیستورهای CMOS، نافرار بودن و قابلیت مجتمعسازی برای پیادهسازی سختافزاری شبکههای عصبی استفاده میشود .

6.3 مدل سازی نورون های بیولوژیکی

مطالعه و بررسی سیستم های عصبی در سال های اخیر بسیار مورد توجه قرار گرفته است. مهندسان نورومورفیک، قسمت های متفاوت سیستم های عصبی نظیر نورونها را به وسیله مدارات آنالوگ و دیجیتال شبیه سازی و پیادهسازی میکنند . درک و تقلید از حالت طبیعی ارتباطات نورونها میتواند باعث پیشرفت بیشتر در درمان بیماری ها و آسیب های عصبی شود .

7. نتیجه گیری

مدارهای الکترونیکی به عنوان قلب تپنده سیستم های الکترونیکی مدرن، نقش حیاتی در پیشرفت تکنولوژی ایفا میکنند. درک عمیق مفاهیم پایه، انواع طبقهبندی، روشهای تحلیل و طراحی این مدارها برای هر مهندس الکترونیک ضروری است. با ظهور حوزه های نوینی مانند الکترونیک نورومورفیک و سیناپسهای مصنوعی، افقهای جدیدی در بهکارگیری مدارهای الکترونیکی برای شبیه سازی سیستم های بیولوژیک و هوش مصنوعی گشوده شده است. ادامه تحقیق و توسعه در این زمینه ها میتواند منجر به دستاوردهای چشمگیری در هر دو حوزه الکترونیک و علوم اعصاب شود.
