هنر خاموش کردن هیاهو: راهنمای جامع کاهش نویز در مدارهای آنالوگ

طراحی روش کاهش نویز در مدارهای آنالوگ ، به ویژه برای سیگنال‌های ضعیف یا فرکانس‌های بالا، اغلب شبیه نبردی بی‌پایان با یک دشمن نامرئی است: نویز. این نویزها که به شکل سیگنال‌های ناخواسته ظاهر می‌شوند، می‌توانند دقت، پایداری و عملکرد کلی سیستم شما را نابود کنند. در این وبلاگ عمیق، به بررسی ریشه‌های نویز و استراتژی‌های اثبات‌شده برای مهار آن می‌پردازیم.

انواع نویز و منابع آن

• منشأ: حرکت حرارتی تصادفی الکترون‌ها در هر مقاومت یا عنصر رسانایی.
• ویژگی: سفید (چگالی طیفی ثابت در فرکانس‌های مختلف)، ناگزیر، وابسته به دما و مقاومت.
• محاسبه: V_rms = sqrt(4 * k * T * B * R) (k: ثابت بولتزمن، T: دمای مطلق، B: پهنای باند، R: مقاومت).
• نتیجه: محدودیت بنیادین بر روی حداقل سیگنال قابل تشخیص، به‌ویژه در مدارهای با امپدانس بالا.

نویز شاتکی (Shot Noise):

• منشأ: ماهیت کوانتومی جریان؛ عبور الکترون‌ها از سد پتانسیل (مثل پیوند PN دیودها و ترانزیستورها) به صورت گسسته و تصادفی.
• ویژگی: سفید، متناسب با جریان DC.
• محاسبه: I_rms = sqrt(2 * q * I_dc * B) (q: بار الکترون، I_dc: جریان DC، B: پهنای باند).
• نتیجه: مهم در اجزای فعال (ترانزیستورها، دیودها) و مدارهای جریانی..

نویز فلیکر (1/f Noise, Flicker Noise, Pink Noise):

• منشأ: ناشناخته به طور کامل، مرتبط با عیوب و ناخالصی‌ها در مواد و سطح فصل مشترک (مخصوصاً در MOSFETها و مقاومت‌های لایه‌نازک). در فرکانس‌های پایین غالب است.
• ویژگی: چگالی توان متناسب با 1/f^α (معمولاً α≈1). به جریان بایاس وابسته است.
• نتیجه: مشکل اصلی در مدارهای DC و فرکانس پایین (مثل تقویت‌کننده‌های عملیاتی، سنسورها). “فرکانس گوشه” جایی که نویز فلیکر و حرارتی برابر می‌شوند، مشخصه مهم قطعات است.

نویز محیطی (Environmental Noise / Interference):

• منشأ: منابع خارجی!
  • EMI (تداخل الکترومغناطیسی): فرستنده‌های رادیویی، موتورها، سوئیچینگ منابع تغذیه، تلفن‌های همراه، خطوط برق AC (50/60Hz و هارمونیک‌ها).
  • ESI (تداخل الکترواستاتیک): شارژ/دشارژ الکتریسیته ساکن.
  • تداخل رسانایی (Conducted Interference): نویز منتقل شده از طریق سیم‌های تغذیه یا سیگنال مشترک.
• ویژگی: اغلب باندباریک یا پالسی (مثل نویز سوئیچینگ)، فرکانس مشخص (مثل هام 50/60Hz)، بسیار قابل پیشگیری با طراحی خوب.

نویز پاپ کورن (Popcorn Noise, Burst Noise):

• منشأ: عیوب در مواد نیمه‌هادی، باعث تغییرات پلکانی تصادفی در جریان.
• ویژگی: پالس‌های تصادفی با دامنه ثابت، طیف وسیع فرکانسی.
• نتیجه: مشکل‌ساز در تقویت‌کننده‌های با بهره بسیار بالا یا مدارهای دقیق DC.

استراتژی‌های دفاعی – تکنیک‌های کاهش نویز

• مقاومت‌ها:
  • مقاومت‌های فلزی (فیلم فلزی، سیمی) نویز فلیکر بسیار کمتری نسبت به انواع کربنی دارند.
  • برای فرکانس‌های بالا، به اندوکتانس پارازیتی و اثر پوستی توجه کنید.
• خازن‌ها:
  • خازن‌های سرامیکی (C0G/NP0): نویز فلیکر بسیار کم، پایداری عالی، انتخاب اول برای کوپلینگ، دکاپلینگ و فیلترها.
  • خازن‌های تانتالیوم/الکترولیتیک آلومینیومی: برای دکاپلینگ مقادیر بالا در فرکانس‌های متوسط، اما مراقب ESR و ESL باشید.
  • فیلم پلاستیکی (پلی‌پروپیلن، پلی‌استر): عالی برای فیلترهای دقیق و فرکانس‌های بالا، نویز فلیکر کم.
• ترانزیستورها:
  • JFETها: معمولاً نویز فلیکر بسیار کمتری نسبت به BJTها دارند، به‌ویژه در فرکانس‌های پایین. امپدانس ورودی بالا.
  • BJTها: نویز ولتاژ ورودی کمتری دارند (به‌ویژه در جریان‌های کلکتور پایین)، اما نویز جریان ورودی بالاتر و نویز فلیکر بیشتر.
  • MOSFETها: نویز جریان ورودی بسیار کم (در DC)، اما نویز فلیکر بسیار بالاتر به‌ویژه در فرکانس‌های پایین. انتخاب خوب برای سوئیچینگ و امپدانس‌های بسیار بالا. به “فرکانس گوشه” نویز دقت کنید.
• آپ‌آمپ‌ها (Op-Amps):
  • مشخصه نویز (Noise Spec): همیشه به دیتاشیت نگاه کنید! به دنبال:
    • e_n: چگالی نویز ولتاژ ورودی (معمولاً nV/√Hz).
    • i_n: چگالی نویز جریان ورودی (معمولاً pA/√Hz یا fA/√Hz).
    • Corner Frequency: فرکانسی که نویز فلیکر و حرارتی برابر می‌شوند.
  • انتخاب: برای سنسورهای امپدانس بالا (ترموکوپل، پیزو) معمولاً JFET-input Op-Amps بهترند (نویز جریان پایین). برای سنسورهای امپدانس پایین (شنت‌های جریان، RTD) BJT-input Op-Amps ممکن است بهتر باشند (نویز ولتاژ پایین‌تر). Op-Amps با نویز بسیار پایین (Ultra-Low Noise) برای کاربردهای بسیار حساس موجودند.

۲.۲: طراحی زمین‌سازی (Grounding) صحیح (بنیان موفقیت یا شکست!):

• ستاره زمین (Star Grounding): همه زمین‌های سیگنال، زمین‌های نویز (مثل زمین منبع تغذیه سوئیچینگ)، و زمین شیلد در یک نقطه واحد فیزیکی به هم متصل می‌شوند. از ایجاد حلقه‌های زمینی بزرگ جلوگیری می‌کند.
• تفکیک زمین (Ground Plane Separation):
  • سیگنال آنالوگ (AGND): برای بخش‌های حساس آنالوگ.
  • سیگنال دیجیتال (DGND): برای میکروکنترلرها، حافظه، منطق دیجیتال.
  • منبع تغذیه/نویز (PGND): برای منابع تغذیه سوئیچینگ، درایورهای موتور.
  • اتصال نهایی: این زمین‌ها فقط در یک نقطه (معمولاً نزدیک منبع تغذیه اصلی یا نقطه ورودی/خروجی زمین) به هم وصل می‌شوند. از چوک‌های (سلف‌های) فریت یا مقاومت‌های صفر اهم برای ایزوله کردن در صورت نیاز استفاده می‌شود (اما مراقب اختلاف پتانسیل DC باشید!).
• صفحه زمین (Ground Plane):
  • لایه کامل (یا بخش بزرگی) از PCB به زمین اختصاص داده می‌شود.
  • مزایا: امپدانس زمین بسیار پایین، مسیر برگشت جریان بهینه، خازن پارازیتی خوب برای فیلتر کردن.
  • ملاحظات: برای سیگنال‌های فرکانس بالا/دیفرانسیلی عالی است. مراقب شکاف‌ها در صفحه زمین باشید که می‌توانند حلقه‌های آنتن ایجاد کنند. از عبور سیگنال‌های سریع دیجیتال از روی شکاف‌ها در زمین آنالوگ خودداری کنید.

۲.۳: تغذیه پاک (Power Supply Purity):

• دکاپلینگ (Decoupling) یا بای‌پسینگ (Bypassing):
  • هدف: کوتاه‌ترین مسیر با کمترین امپدانس برای جریان‌های نویز فرکانس بالا از منبع تغذیه به زمین.
  • استراتژی لایه‌ای:
    • خازن سرامیکی (0.1µF – 0.01µF) نزدیک پین تغذیه هر آیسی: برای نویز فرکانس بالا (10MHz+). از خازن‌های C0G/NP0 استفاده کنید.
    • خازن سرامیکی (1µF – 10µF) نزدیک به آیسی: برای فرکانس‌های متوسط (100kHz – 10MHz).
    • خازن الکترولیتیک/تانتالیوم (10µF – 100µF+) نزدیک خروجی منبع تغذیه: برای فرکانس‌های پایین‌تر و تغییرات بار.
  • نکات حیاتی: مسیرهای کوتاه! خازن‌ها باید تا حد امکان به پین‌های VCC و GND آیسی نزدیک باشند. از ویاهای (Via) متعدد برای اتصال به صفحه زمین استفاده کنید.

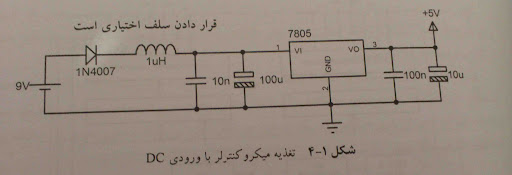

• فیلترهای LC/RC ورودی:
  • یک چوک (سلف) یا مقاومت به همراه خازن دکاپلینگ در مسیر تغذیه ورودی به هر بخش حساس (مخصوصاً آپ‌آمپ‌ها، ADCها) قرار دهید. مقاومت‌ها ساده‌تر اما افت ولتاژ ایجاد می‌کنند. چوک‌ها کارآمدتر اما گران‌تر و حجیم‌ترند.
• رگولاتورهای خطی (Linear Regulators – LDO):
  • برای مراحل آخر تغذیه بخش‌های حساس آنالوگ، از LDOها بعد از منابع تغذیه سوئیچینگ استفاده کنید. LDOها نویز سوئیچینگ و ریپل را به شدت کاهش می‌دهند (البته مراقب تلفات حرارتی باشید).

۲.۴: فیلتر کردن (Filtering) – مسدود کردن راه نویز:

• کاهش پهنای باند (Bandwidth Limiting): بزرگترین دشمن نویز! پهنای باند تقویت‌کننده یا سیستم خود را به حداقل مورد نیاز برای سیگنال مفید محدود کنید. نویز خارج از باند سیگنال را حذف می‌کند.
  • فیلترهای پایین‌گذر (LPF): برای سیگنال‌های پایه‌باند (صدا، سنسورهای DC/کند).
  • فیلترهای میان‌گذر (BPF): برای سیگنال‌های حامل (مثل RF، سیستم‌های مدولاسیون).
  • فیلترهای بالاگذر (HPF): برای حذف افست‌ها و درایفت‌های DC (مثل سیگنال‌های AC کوپل شده).
• طراحی فیلتر فعال/غیرفعال: از تقویت‌کننده‌های عملیاتی کم‌نویز و مقاومت‌های فلزی در مسیرهای فیلتر استفاده کنید. به نویز خود فیلتر توجه کنید.
• فیلترهای EMI خط تغذیه: فیلترهای LC در ورودی منبع تغذیه برای جلوگیری از ورود/خروج نویز از/به خط برق AC.

۲.۵: تفکیک و شیلدینگ (Isolation & Shielding):

• تفکیک فیزیکی:
  • بخش‌های حساس آنالوگ (تقویت‌کننده‌های پیش‌تقویت، سنسورها) را تا حد امکان از منابع نویز (منابع تغذیه سوئیچینگ، مدارات دیجیتال پرسرعت، رله‌ها، موتورها) دور کنید.
  • روی PCB، این بخش‌ها را در مناطق جداگانه قرار دهید.
• شیلدینگ الکترواستاتیک:
  • سیگنال‌ها یا کل مدارات حساس را در محفظه‌های فلزی (شیلد) محصور کنید.
  • شیلد باید به زمین سیگنال آنالوگ (AGND) در یک نقطه وصل شود (معمولاً نقطه ورودی سیگنال).
  • از کابل‌های کواکسیال یا شیلددار برای سیگنال‌های حساس استفاده کنید. شیلد کابل باید در دو انتها (برای فرکانس‌های پایین) یا فقط در یک انتها (برای جلوگیری از حلقه زمین در فرکانس‌های بالا) به زمین متصل شود. اتصال شیلد به شاسی (Chassis Ground) اغلب بهتر است.
• شیلدینگ مغناطیسی: برای میدان‌های مغناطیسی قوی (ترانسفورماتورها، موتورها) از مواد با نفوذپذیری مغناطیسی بالا (مثل Mu-Metal) استفاده کنید. سخت‌تر و گران‌تر از شیلدینگ الکترواستاتیک.

: تکنیک‌های پیشرفته سیگنالینگ:

• سیگنالینگ دیفرانسیل (Differential Signaling):
  • به جای ارسال یک سیگنال نسبت به زمین، سیگنال و معکوس آن (V+ و V-) ارسال می‌شود.
  • گیرنده دیفرانسیلی (V+ - V-) را تقویت می‌کند.
  • مزایای کلیدی: نویز مشترک (Common-Mode Noise) که به هر دو خط می‌خورد، توسط گیرنده حذف می‌شود. ایمنی در برابر نویز محیطی بسیار بالاتر. ایمنی در برابر افت زمین.
  • کاربردها: خطوط انتقال متعادل (Twisted Pair)، ورودی‌های دیفرانسیلی آپ‌آمپ‌ها، رابط‌های RS-485, CAN, LVDS.
• چرخش سیگنال (Signal Twisting): برای کابل‌های جفت‌سیم (Twisted Pair) در سیگنالینگ دیفرانسیلی یا حتی تک‌سر. میدان‌های مغناطیسی خارجی به طور مساوی روی هر دو حلقه سیم تاثیر می‌گذارند و اثر آن در گیرنده دیفرانسیلی خنثی می‌شود.
• اندازه‌گیری Lock-in Amplifier: تکنیکی قدرتمند برای استخراج سیگنال‌های بسیار ضعیف (حتی زیر سطح نویز) با مدولاسیون سیگنال در یک فرکانس مرجع و آشکارسازی همزمان (Synchronous Detection) در گیرنده. نویز خارج از باند باریک فرکانس مرجع به شدت حذف می‌شود.

طراحی PCB – جایی که تئوری به عمل می‌رسد:

• ردیابی (Routing) هوشمند:
  • مسیرهای سیگنال حساس را کوتاه و مستقیم نگه دارید.
  • مسیرهای سیگنال آنالوگ و دیجیتال پرسرعت را از هم جدا کنید. از عبور آنها از روی/زیر هم خودداری کنید.
  • از زوایای 90 درجه برای سیگنال‌های فرکانس بالا پرهیز کنید (از 45 درجه یا منحنی استفاده کنید) تا بازتاب کاهش یابد.
  • حلقه‌های زمینی بزرگ را به حداقل برسانید (مسیر برگشت جریان را در نظر بگیرید!).
• صفحه زمین پیوسته: تا حد امکان از شکاف‌ها در صفحه زمین زیر مسیرهای سیگنال حساس جلوگیری کنید.
• دکاپلینگ موثر: خازن‌ها را واقعاً نزدیک پین‌های VCC/GND آیسی قرار دهید. از مسیرهای عریض و ویاهای متعدد استفاده کنید.

: ابزارهای تشخیص – چگونه بفهمیم نویز از کجا می‌آید؟

• اسیلوسکوپ (Oscilloscope): ابزار اصلی برای مشاهده نویز در حوزه زمان. به دنبال:
  • پهنای باند کافی (معمولاً >5 برابر بالاترین فرکانس مورد نظر).
  • حالت “Average” برای کاهش نویز تصادفی و دیدن سیگنال.
  • حالت “High Resolution” یا “HiRes”.
  • پروب‌های زمین‌سازی صحیح (از کوتاه‌کننده‌های حلقه زمین استفاده کنید).
• آنالایزر طیف (Spectrum Analyzer): ابزار ضروری برای شناسایی فرکانس نویز. به شما می‌گوید:
  • نویز سوئیچینگ منبع تغذیه در چه فرکانسی است؟
  • کدام هارمونیک‌ها غالب هستند؟
  • آیا نویز رادیویی (RFI) دارید؟
  • طیف نویز قطعات شما چگونه است؟
• آنالایزر شبکه برداری (VNA): برای کاراکتریزه کردن امپدانس و پاسخ فرکانسی مسیرها، فیلترها و سازگاری امپدانس.
• نرم‌افزار شبیه‌سازی: شبیه‌سازی مدار (مثل SPICE) می‌تواند نویز ذاتی (حرارتی، شاتکی، فلیکر) را پیش‌بینی کند (هرچند مدل‌ها همیشه کامل نیستند).

: نتیجه‌گیری – هنر ظریف مهار هیاهو

روش کاهش نویز در مدارهای آنالوگ ، کاهش نویز در مدارهای آنالوگ یک علم تجربی و یک هنر است. هیچ راه حل جادویی واحدی وجود ندارد. موفقیت در ترکیب هوشمندانه تکنیک‌های ذکر شده و درک عمیق از منبع و مسیر نویز نهفته است. به خاطر داشته باشید:

1. پیشگیری بهتر از درمان است: انتخاب قطعات مناسب، زمین‌سازی و تغذیه پاک از ابتدا، نویز را در منبع کاهش می‌دهد.
2. پهنای باند دشمن نویز است: فقط به اندازه نیاز سیگنال مفید، پهنای باند بدهید.
3. زمین مقدس است: طراحی زمین ضعیف، ریشه اکثر مشکلات نویز است. به ستاره زمین، تفکیک زمین و صفحه زمین توجه ویژه کنید.
4. تغذیه پاک ضروری است: دکاپلینگ لایه‌بندی شده و فیلتراسیون موثر را دست کم نگیرید.
5. تفکیک و شیلدینگ: از تکنیک‌های فیزیکی برای محافظت از بخش‌های حساس استفاده کنید.
6. دیفرانسیل برتر است: تا حد امکان از سیگنالینگ دیفرانسیلی استفاده کنید.
7. PCB شاه کلید است: طراحی PCB خوب، تفاوت بین یک مدار نویزی و یک مدار آرام را مشخص می‌کند.
8. اندازه‌گیری، اندازه‌گیری، اندازه‌گیری: از ابزارهای مناسب (اسیلوسکوپ، آنالایزر طیف) برای شناسایی و رفع نویز استفاده کنید.

مهار نویز نیازمند صبر، توجه به جزئیات و تمایل به تکرار طراحی است. اما نتیجه نهایی – یک مدار آنالوگ دقیق، پایدار و قابل اعتماد – ارزش تلاش را دارد. این نبردی است که هر مهندس آنالوگ باید آن را ببرد.
