در دنیای الکترونیک، مدارها قلب تپنده هر دستگاه هستند. اما این قلبها به دو زبان کاملاً متفاوت صحبت میکنند: مدار های آنالوگ و دیجیتال . درک این دو دنیا، کلید فهم تکنولوژی اطراف ماست. بیایید سفری جذاب به اعماق این مدارها داشته باشیم!
دنیای پیوسته و سیال – مدارهای آنالوگ :
مقدار ممکن هستند. مدارهای آنالوگ دقیقاً با این دنیا سروکار دارند.
کارکرد اصلی: پردازش، تقویت یا تغییر سیگنالهای پیوسته. این سیگنالها میتوانند ولتاژ یا جریان باشند که به نرمی و با طیف گستردهای از مقادیر تغییر میکنند.
مولفههای کلیدی: مقاومت (R)، خازن (C)، سلف (L)، ترانزیستورهای دوقطبی (BJT)، ترانزیستورهای اثر میدان (FET)، تقویتکنندههای عملیاتی (Op-Amps).
مثالهای ملموس:
تقویت صدای گیتار: مدار پریامپ گیتار، سیگنال ضعیف سیمها را به صورت آنالوگ تقویت میکند.
تنظیم نور لامپ: دیمر دیواری، با تغییر مقاومت، ولتاژ اعمالی به لامپ را به صورت پیوسته تغییر میدهد (کم/پر کردن نور).
سنسور دما: خروجی یک سنسور دما (مثل ترمیستور) معمولاً آنالوگ است و متناسب با دما تغییر میکند.
چالشها: مدارهای آنالوگ به نویز (اختلال الکتریکی) بسیار حساسند. یک نویز کوچک میتواند اطلاعات را مخدوش کند. طراحی آنها نیاز به دقت بالا و درک عمیق فیزیک الکترونیک دارد.
دنیای صفر و یک – مدارهای دیجیتال
زبان کامپیوترها: دنیای دیجیتال بر پایه دو مقدار مجزا بنا شده است: ۰ (معمولاً ولتاژ پایین، مثلاً ۰ ولت) و ۱ (معمولاً ولتاژ بالا، مثلاً ۵ یا ۳.۳ ولت). همه چیز به بیتها و بایتهای گسسته تبدیل میشود.
کارکرد اصلی: پردازش، ذخیره و انتقال اطلاعات گسسته (دادهها). عملیاتهای منطقی (مثل AND, OR, NOT) و محاسباتی را انجام میدهند.
ماشین حساب: هر عمل جمع و ضرب توسط گیتهای منطقی و مدارهای دیجیتال انجام میشود.
کامپیوتر و موبایل: کل پردازش اطلاعات، اجرای برنامهها و ذخیره عکسها به صورت دیجیتال انجام میگیرد.
ساعت دیجیتال: نمایش زمان بر اساس شمارش پالسهای ساعت (Clock) به صورت گسسته.
مزیت بزرگ:مصونیت در برابر نویز. تا زمانی که نویز باعث نشود یک ولتاژ “بالا” به اشتباه “پایین” تشخیص داده شود یا برعکس، دادهها دست نخورده باقی میمانند. طراحی و اشکالزدایی آنها اغلب سادهتر است (به لطف منطق بولی و شبیهسازیهای قدرتمند).

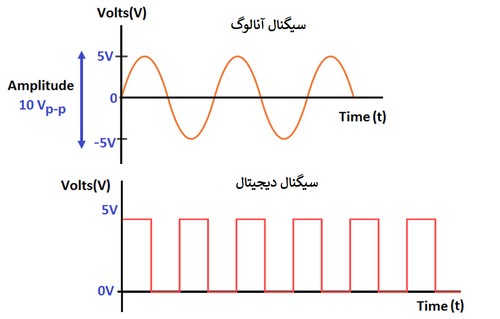

آنالوگ vs دیجیتال – مقایسه کلیدی
ویژگی
مدارهای آنالوگ
مدارهای دیجیتال
نوع سیگنال
پیوسته (بینهایت مقدار)
گسسته (دو مقدار اصلی: ۰ و ۱)
پردازش
تقویت، فیلترکردن، تعدیل سیگنال
عملیات منطقی، محاسبات، ذخیره داده
مصونیت نویز
کم (نویز مستقیماً اطلاعات را خراب میکند)
بالا (تا آستانه مشخصی)
دقت
محدودیت فیزیکی (نویز، دما)
میتواند بسیار بالا باشد (با بیتهای بیشتر)
طراحی
اغلب پیچیده، نیاز به درک عمیق
ساختارمندتر، قابل توصیف با منطق
انعطاف پذیری
محدودتر
بسیار بالا (قابل برنامه ریزی)
مصرف توان
میتواند کم باشد (در برخی موارد)
در حالت سکون کم، در پردازش سنگین زیاد
مثالها
رادیو آنالوگ، آمپلیفایر صدا, سنسورها
کامپیوتر، موبایل، حافظه USB, منطق دیجیتال
دنیای واقعی: ترکیب جادویی آنالوگ و دیجیتال
اکثر سیستمهای الکترونیکی مدرن از هر دو نوع مدار استفاده میکنند!
ورودی: دنیای واقعی آنالوگ است.
مثال: صدای شما (آنالوگ) توسط میکروفون به سیگنال الکتریکی آنالوگ تبدیل میشود.

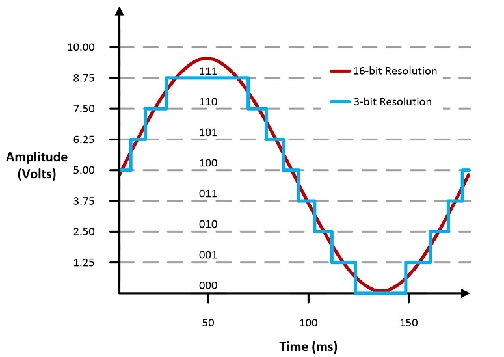

تبدیل آنالوگ به دیجیتال (ADC): سیگنال آنالوگ وارد یک مبدل آنالوگ-به-دیجیتال میشود تا به اعداد دیجیتال (صفر و یک) تبدیل شود.
پردازش دیجیتال: دادههای دیجیتال توسط میکروکنترلر یا پردازنده (مدارهای دیجیتال) پردازش، ذخیره یا منتقل میشوند.
مثال: فیلتر کردن نویز صدا، فشرده سازی موسیقی، ارسال پیام.
تبدیل دیجیتال به آنالوگ (DAC): برای ارتباط دوباره با دنیای واقعی، دادههای دیجیتال توسط یک مبدل دیجیتال-به-آنالوگ به سیگنال آنالوگ تبدیل میشوند.
خروجی: سیگنال آنالوگ خروجی به دنیای فیزیکی اثر میگذارد.
مثال: سیگنال آنالوگ از DAC به بلندگو میرود و صدا تولید میکند.
سیستم روی یک تراشه (SoC) در موبایل شما: سنسور دوربین (آنالوگ) -> ADC -> پردازش تصویر دیجیتال (CPU/GPU دیجیتال) -> DAC -> نمایشگر (آنالوگ در سطح پیکسل).جمعبندی: دو روی یک سکه
جمعبندی: دو روی یک سکه
آنالوگ: زبان طبیعت و سیگنالهای پیوسته. برای تعامل مستقیم با دنیای فیزیکی ضروری است. حساس اما پرکاربرد در تقویت و سنسینگ.
دیجیتال: زبان پردازش اطلاعات و دادههای گسسته. ستون فقرات محاسبات، ذخیرهسازی و ارتباطات مدرن. مقاوم در برابر نویز و بسیار انعطافپذیر.
درک این دو دنیا نه تنها برای مهندسان الکترونیک، بلکه برای هر کسی که کنجکاو است بداند دستگاههای هوشمند اطرافش چگونه کار میکنند، جذاب و ضروری است. دنیای الکترونیک در نقطه اتصال جادویی این دو قرار دارد!
