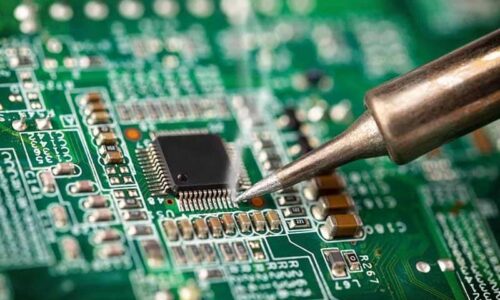

آموزش مونتاژ و دمونتاژ برد SMD و DIP
در دنیای پر فراز و نشیب صنعت الکترونیک، استفاده از بردهای الکترونیکی حیاتی برای طراحی و تولید دستگاه‌های پیچیده است. اما با وجود تنوع بیشماری از بردهای مدار چاپی موجود، دو نوع برد به ویژه بردهای SMD و DIP از مهمترین و پرکاربردترین انواع بردها محسوب می‌شوند. در واقع تأثیر قابل توجهی بر عملکرد دستگاه‌های الکترونیکی دارند. با بررسی و تفهیم این تفاوت‌ها، شما قادر خواهید بود تا بر اساس نیازهای خاص خود، بهترین نوع برد را برای پروژه‌هایتان در مونتاژ برد الکترونیکی انتخاب کنید.
در عصر دیجیتال معاصر، که با پیشرفت های قابل توجه در فناوری الکترونیک مشخص می شود، مونتاژ دستی برد الکترونیکی به عنوان یک مهارت حیاتی برای مهندسان و علاقه مندان در حوزه مونتاژ برد الکترونیکی ظاهر شده است. این مهارت نه تنها درک جامع تری از پیچیدگی های عملیاتی قطعات الکترونیکی را تسهیل می کند، بلکه افراد را قادر می سازد تا پروژه ها را با دقت و کیفیت بالا اجرا کنند.

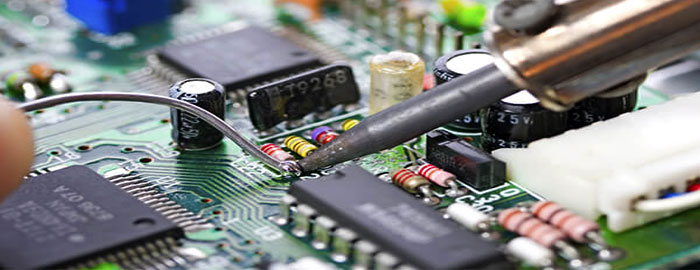

ابزارهای مورد نیاز برای مونتاژ قطعات الکترونیکی
هویه: ابزار اصلی برای جوشکاری و اتصال قطعات الکترونیکی به برد. با گرم کردن نوک هویه، سیم لحیم ذوب شده و قطعه به برد متصل می‌شود.
سیم لحیم: ماده‌ای که با گرم شدن، قطعات الکترونیکی را به برد متصل می‌کند.
پایه هویه: برای نگه داشتن هویه هنگام استراحت یا زمانی که در حال استفاده نیست.
قلع کش: برای جدا کردن لحیم از برد در صورت خطا یا تغییر مکان قطعه.
روغن لحیم یا فلاکس: ماده‌ای که به جریان لحیم در محل اتصال کمک می‌کند و از اکسیداسیون جلوگیری می‌کند.
تمیزکننده نوک هویه: برای حفظ نوک هویه در وضعیت تمیز و افزایش عمر آن.
انواع انبردست و سیم چین: برای نگه داشتن، جابجایی و برش قطعات الکترونیکی.
مولتی‌متر: برای اندازه‌گیری و بررسی مقاومت، ولتاژ و جریان.
خط‌کش: برای اندازه‌گیری و کار با بردهای الکترونیکی.
انواع پنس: برای نگه داشتن و کار با قطعات کوچک.
میکروسکوپ دیجیتال: برای دیدن جزئیات بسیار ریز و کار با قطعات کوچک.
ذره‌بین: برای دیدن جزئیات بیشتر در قطعات و بردها.
دریل: برای ساخت یا توسعه سوراخ‌ها در بردهای الکترونیکی.
با استفاده از این ابزارها، می‌توانید با دقت و کیفیت بالا بردهای الکترونیکی را مونتاژ کنید و از خطاهای احتمالی جلوگیری کنید.
مونتاژ و دمونتاژ
- آشنایی با انواع قطعات الکترونیکی
- آشنایی با ابزار و تجهیزات مونتاژ
- نحوه کار با ابزار و تجهیزات لحیم کاری(هیتر – هویه – قلع کش و .. )
- آشنایی با پکیجهای مختلف قطعات الکترونیکی
- تشریح و اجرای اصول لحیم کاری و آشنایی با استاندارد های موجود
- تحلیل و کار با دیتاشیت قطعات
- مونتاژ قطعات THD (Through-Hole-Device)
- دمونتاژ قطعات THD و برطرف کردن عیوب احتمالی آن
- نحوه خواندن مقادیر قطعات SMD
- نحوه خواندن مقادیر قطعات SMD
- مونتاژ قطعات SMD با استفاده از هویه قلمی
- دمونتاژ قطعات SMD
- مونتاژ نهایی یک برد هدفمند شامل قطعات THDوSMD

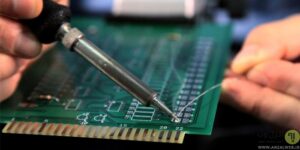

دمونتاژ برد الکترونیکی
به مونتاژ کردن و جایگذاری قطعات الکترونیکی در برد مونتاژ برد (assembly) و به برداشتن قطعات الکترونیکی از برد دمونتاژ برد الکترونیکی (deassembly) می‌گویند. دمونتاژ قطعات الکترونیکی همانند مونتاژ قطعات مرحله‌ای مهم و حیاتی است. در بسیاری از بردهای الکترونیکی پیش می‌آید که قطعه‌ای به اشتباه در برد قرار می‌گیرد یا قطعات الکترونیکی برد به درستی لحیم نمی‌شوند و نیاز به تعویض قطعات وجود دارد. فرآیند دمونتاژ برد الکترونیکی به علت حساسیت بالایی که دارد باید توسط تکنسین‌های حرفه‌ای انجام شود.
دمونتاژ بزد برد الکترونیکی برای پروسه‌ی تعمیر برد نیز کاربرد دارد و اگر قطعه‌ی الکترونیکی‌ای در برد دچار مشکل شده باشد باید با دمونتاژ کردن قطعه و تعویض آن با قطعه‌ی سالم برد الکترونیکی را تعمیر کنید.
